應用。 　　 　　BWD減速機參數： 　　 　　B擺線針輪減速機產品型號（臥式安裝）： 　　 　　BWD1-18減速機：BWD1 BWD2 BWD3 BWD4 BWD5 BWD6 BWD7 BWD8 BWD9 BWD10 BWD11 BWD12 BWD13 BWD14 　　 　　BWD15 BWD16 BWD17 BWD18 BWD120 BWD150 BWD180 BWD220 BWD270 BWD330 BWD390 BWD450 　　 　　減速比范圍：9 11 17 23 29 35 43 47 59 71 87 　　 公司生產的X、B系列擺線針輪減速機產品具有以下特點 　　 　　

1、多齒同時嚙合傳動，抗過載能力強，可靠性高。 　　 　　

2、主要傳動件采用軸承鋼并經淬火磨削，高強度設計，堅固耐用、壽命長。 　　 　　

3、慣性小，適合啟動頻繁和正反轉。 　　 　　

4、低噪音高效率，一級減速可達92%以上。 　　 　　

5、結構緊湊，同軸輸出。 　　 　　擺線針輪減速機使用說明、用途和注意事項 　　 　　

（一）BWD5-11-15KW減速機 用途： 　　 　　擺線針輪減速機采用擺線針齒嚙合、行星式傳動原理，所以通常也叫行星擺線減速機，行星擺線針輪減速機可以廣泛的應用于石油、環保、化工、水泥、輸送、紡織、制藥、食品、印刷、起重、礦山、冶金、建筑、發電等行業，做為驅動或減速裝置。其獨特的平穩結構在許多情況下可替代普通圓柱齒輪減速機及蝸輪蝸桿減速機，因此，行星擺線針輪減速機在各個行業和領域被廣泛的使用，受到廣大用戶的普遍歡迎。 　　 　　

（二）BWD5-11-15KW減速機使用條件： 　　 　　

1、擺線針輪減速機允許使用在連續工作制的場合，同時允許正、反兩個方向運轉。 　　 　　

2、輸入軸的轉速額定轉數為1500轉/分，在輸入功率大于18.5千瓦時建議采用960轉/分的6極電機配套使用。 　　 　　

3、臥式安裝擺線針輪減速機的工作位置均為水平位置。在安裝時更大的水平傾斜角一般小于15°。在超過15°時應采用其他措施保證潤滑充足和防止漏油。 　　 　　

4、擺線針輪減速機的輸出軸不能受較大的軸向力和徑向力，在有較大軸向力和徑向力時須采取其他措施。 　　 　　詳情請垂電,我們在此恭候您的電話！ 　　 　　

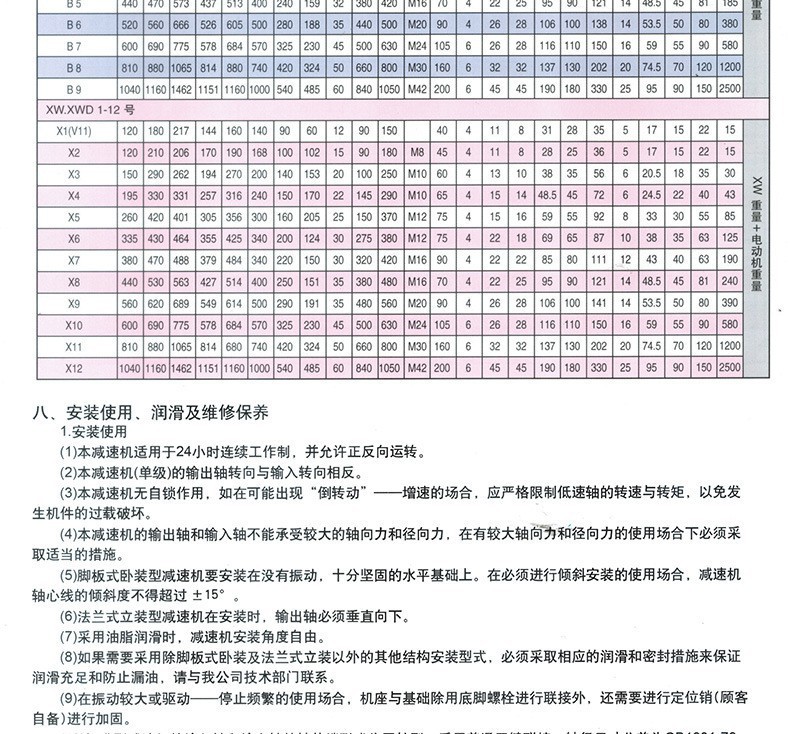

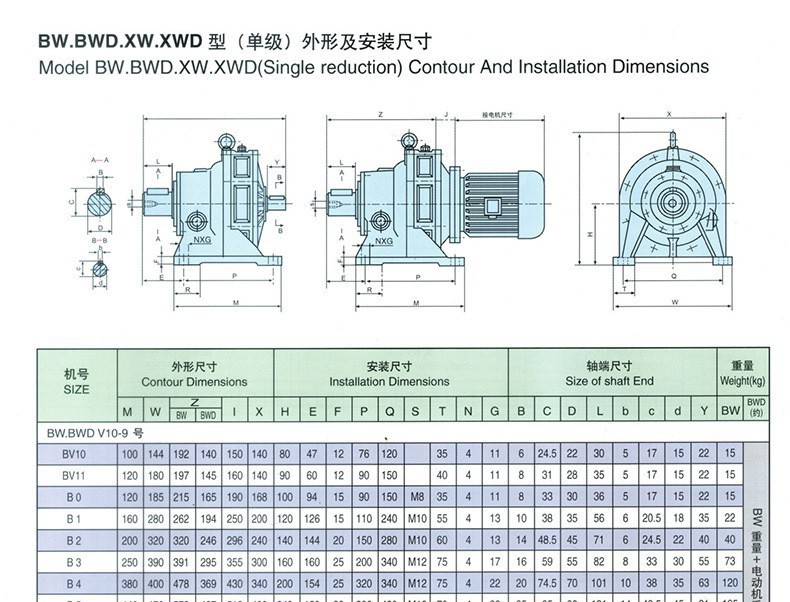

BWD5-11-15KW減速機擺線針輪減速機的型號及種類： 　　 　　B系列單級機型有：0 1 2 3 4 5 6 7 8 9 120 150 180 220 270 330 390 450 550 650 12 15 18 22 27 33 39 45 55 65 　　 　　X系列單級機型有：X2 X3 X4 X5 X6 X7 X8 X9 X10 X11 　　 　　其減速比有： 7 9 11 17 23 25 29 35 43 59 71 87 　　 　　雙級機型有：10 20 21 30 31 41 42 53 63 74 84 85 95 106 1512 1812 2212 2215 2715 2718 3318 3322 3922 4527 5533 　　 　　其減速比有：121 187 289 385 473 595 731 841 1003 1225 1505 1849 2065 2537 3481 5133 7569 　　 　　

注:擺線針輪減速機根據用戶要求,可匹配調速電機、制動電機、防爆電機、普通Y系列電機等。根據減速機機座號的大小匹配不同功率的電機，0.04kw-75kw不等。 　　 　　

注:以上各形式的減速機,其實質是一樣的,只是各擺線減速機廠家自己推出的型號,標識方式不同而已） 　　 　　X B系列行星擺線針輪減速機基本型號及速比 　　 　　單級擺線（XW.XWY.XWD,XL.XLY,XLD) 機型號有：X0、X1、X2、X3、X4、X5、X6、X7、X8、X9、X10、X11、X12 　　 　　傳動比：9、11、17、23、29、35、43、59、71、87 　　 　　雙級擺線（XWE.XWEY.XWED,XLE.XLEY,XLED) 機型號有：X20、X31、X42、X53、X63、X74、X84、X95、X106、X117 　　 　　傳動比：121(11×11)、187(17×11)、253(23×11) 、289(17×17)、385(35×11) 、 391(23×17)、473(43×11)、493(29×17)、595(35×17)、 731(43×17)、841(29×29) 　　 　　單級擺線（BW.BWY.BWD,BL.BLY,BLD) 機型號有：12、15、18、22、27、33、39、45、55、65 　　 　　傳動比：9、11、17、23、29、35、43、59、71、87 　　 　　雙級擺線（BWE.BWEY.BWED,BLE.BLEY,BLED) 機型號有：1510、1512、1812、1815、2212、2215、2218、2715、 2718、3318、3322、3922、4527、5527、5533、6533 　　 　　傳動比：121(11×11)、187(17×11)、253(23×11) 、289(17×17)、385(35×11) 、 391(23×17)、473(43×11)、493(29×17)、595(35×17)、 731(43×17)、841(29×29) 　　 　　X B系列行星擺線針輪減速機扭矩計算 　　 　　擺線針輪減速機扭矩=9550×電機功率÷電機功率輸入轉數×速比×使用效率（65%-75% 　　 　　BWD擺線針輪減速機

特點與型號 　　 　　

1.擺線針輪減速機特點 　　 　　

〇高速比和高效率單級傳動，就能達到1：87的減速比，效率在90％以上，如果采用多級傳動，減速比更大。 　　 　　

〇結構緊湊體積小由于采用了行星傳動原理，輸入軸輸出軸在同一軸心線上，使其機型獲得盡可能小的尺寸。 　　 　　

〇運轉平穩噪聲低擺線針齒嚙合齒數較多，重疊系數大以及具有機件平衡的機理，使振動和嗓聲限制在最小程度。 　　 　　

〇使用可靠、壽命長因主要零件采用高碳鉻鋼材料，經淬火處理（HRC58～62）獲得高強度，并且，部分傳動接觸采用了滾動摩擦，所以經久耐用壽命長。

特點與型號 　　 　　

擺線針輪減速機特點 　　 　　

〇高速比和高效率單級傳動，就能達到1：87的減速比，效率在90％以上，如果采用多級傳動，減速比更大。 　　 　　

〇結構緊湊體積小由于采用了行星傳動原理，輸入軸輸出軸在同一軸心線上，使其機型獲得盡可能小的尺寸。 　　 　　

〇運轉平穩噪聲低擺線針齒嚙合齒數較多，重疊系數大以及具有機件平衡的機理，使振動和嗓聲限制在最小程度。
