一、概述

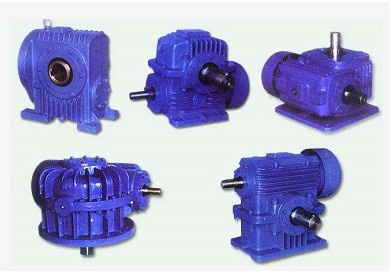

平面包絡(luò )環面蝸桿減速器是一種新興的傳動裝置,其承載能力大,傳動效率高,結構緊湊、合理。這種減速器可以廣泛地應用于各種傳動機械中的減速傳動,如冶金、礦山、起重、化工、建筑橡塑船舶等行業以及其它機械設備上,適用工作環境溫度為—40℃~+40℃,輸入軸轉速不大于1500轉/分,蝸桿軸可反兩面方向旋轉。
二、型號
該減速器系列有四種型式:TPG、TPU、TPA、TPS.其中:TP-平面包絡(luò )環面蝸桿組合為

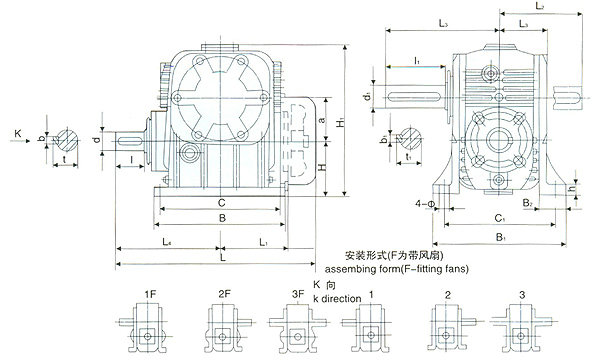

A:TPG-通用型平面包絡(luò )環面蝸桿減速器、蝸桿可在蝸輪之上、之下、水平之側或垂直在側。

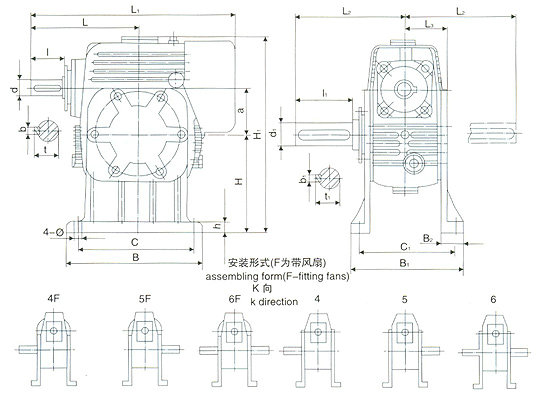

B:TPA-蝸桿在蝸輪之上的平面包絡(luò )環面蝸桿減速器

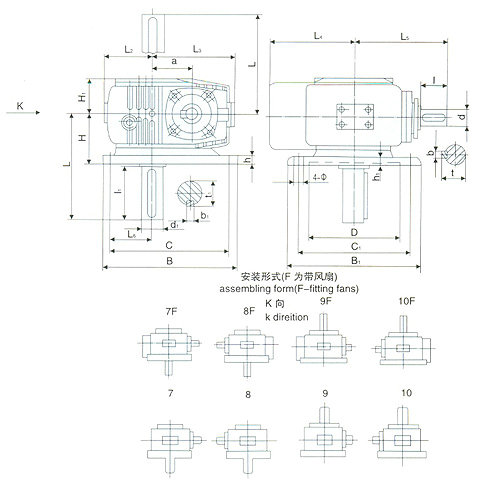

C:TPU-蝸桿在蝸輪之下的平面包絡(luò )環面蝸桿減速器

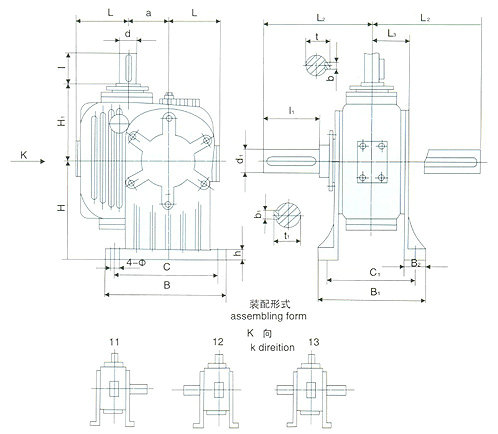

D:TPS-蝸桿在蝸輪之側的平面包絡(luò )環面蝸桿減速器

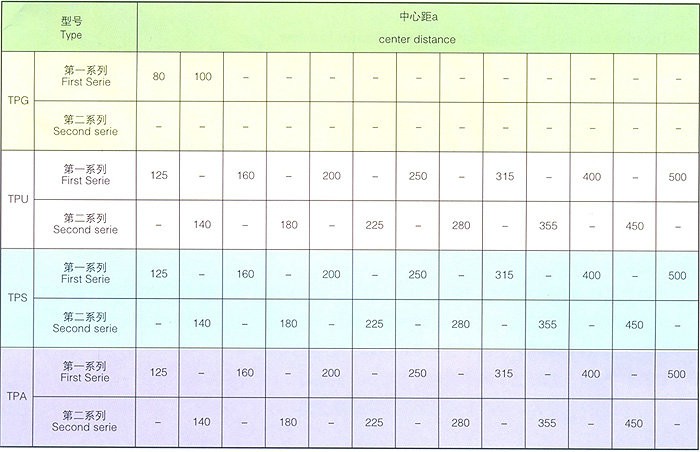

三、型號及傳動比
注:優先選用系列,表中第二系列的中心距僅提出型式規格。

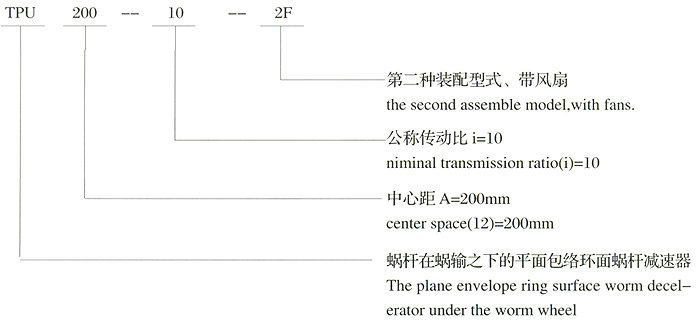

四、標記示例

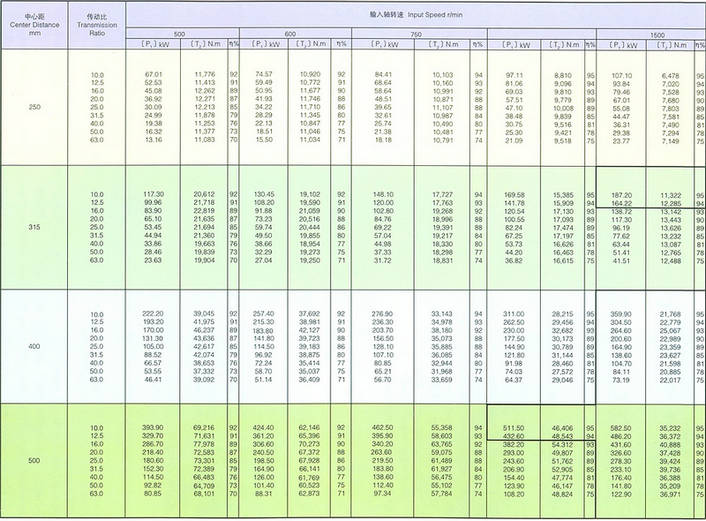

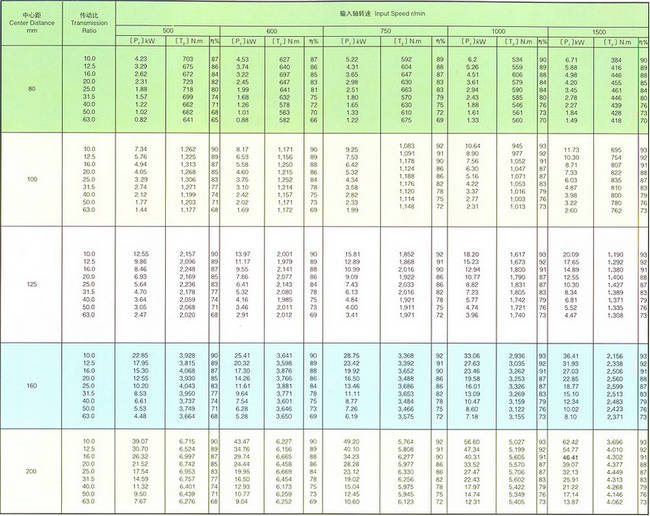

五、平面包絡(luò )環面蝸桿減速器額定輸入軸功率表
